一、概述

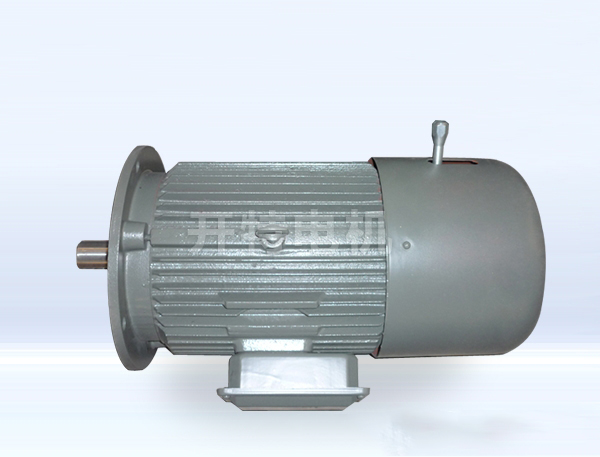

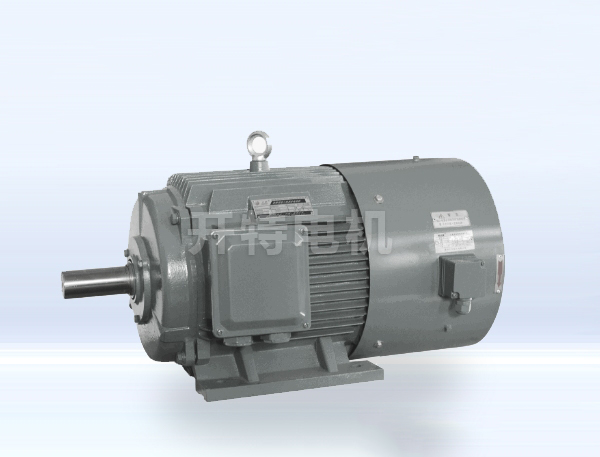

    YEJ系列電磁制動三相異步電動機適用于要求快速停止、準確定位、往復運轉、防止滑行和各種機械中作主軸傳動和輔助傳動用，如升降機械、運輸機械、包裝機械、食品機械、印刷機械、建筑機械、木工機械、減速機械、冶金機械、鍛壓機械等。

型號說明

二、結構簡介

    該系列電動機是在Y系列（ip44）電動機的后端蓋與風扇之間附加—直流電磁制動器所組成的派生系統產品，制動方式為斷電制動，該系列電動機的功率等級與安裝尺寸的對應關系、安裝尺寸、安裝型式、絕緣等級、使用條件、工作方式、冷卻方法、額定電壓與額定頻率等與Y系統（ip44）相應規格相同，電動機的防護等級為ip44,而制動器的機械部分為ip23，電動機的結構如圖一所示。



1.定子;2.轉子;3.盤子;4.徹鐵;5.勵磁線圈；6.手動釋放裝置;7.制動彈簧;
圖示:YEJ系列電磁制動三相異步電動機機構圖

三、YEJ系列電動機的制動時間特性

    YEJ系列電動機的制動時間特性與整流裝置的接線有關。整流裝置與電源的兩種連接方式，如圖二所示。兩種摩擦制動時間tbr相同，但釋放時間不同。

四、YEJ系列電動機制動器氣隙的調整

    制動器的摩擦材料，經長時期使用后，將受到磨損，使電磁鐵心與銜鐵間的氣隙增大并且彈簧工作長度增加，所以降低了彈簧壓力，減小了制動力矩；同時氣隙的加大，使銜鐵吸合電壓上升，嚴重時將使銜鐵不能吸合，因此使用時，需經常核查氣隙并時行調整，正常的氣隙應在0.3~1.0mm之間。

五、YEJ系列電磁制動三相異步電動機安裝及外形尺寸

B3型安裝及外型民族尺寸






B5型安裝及外型尺寸





B35型安裝及外型尺寸

六、訂貨須知

1、本樣本為您造型和設計提供參考，具體數據請訂貨前惠予聯系，今后如有變化不再另行通知。

2、YEJ160無特殊要求時，出線盒為左盒。

3、訂貨時請注明樣本中所標明的電動機型號、功率、轉速、電壓、頻率安裝結構形式等。

4、如有特殊要求，經雙方協議后，可為您提供特殊要求電動機。

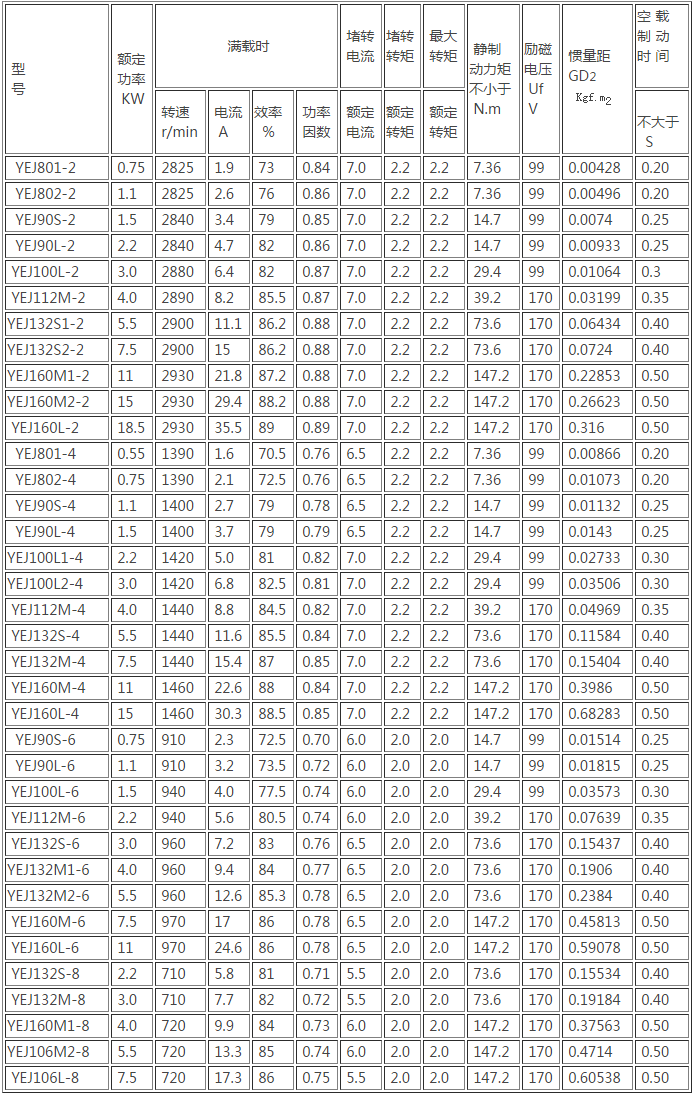

七、YEJ系列電磁制動三相異步機技術數據
